Physical point spacing 1.953mm, unit board size 250X250mm, unit box size 500mm × 500mm (a total of 40),
physical density262144 points/㎡, average time between failures ≥ 800 hours, lifespan 75000~100000 hours,
pixel loss rate ＜ 0.0002 pieces
1.1像素点结构图
A：结构示意图 | |
| 结构说明：每像素点采用1红1绿1蓝三合一表贴发光管 灯管封装为：SMD1515 |
B：专业分析 | |
分析项目 | 专业分析内容 |
配色分析 | 为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中红绿蓝色亮度的配色比例为 R：G ：B=3：6：1 |
1.2 像素点指标
灯管颜色 | 封装 | 指 标（典型值，具体与所选灯有关） |
R(红) | 1515 | 波长：618-623nm，亮度27-32.4mcd,1.7-2.2V,5mA |
G(绿) | 波长：524-527nm，亮度92-110mcd,2.5-3.1V,3mA | |
B(蓝) | 波长：465~468nm，亮度17-20.4mcd,2.5-3.1V,3mA |
1.3技术参数
名 称 | 技术参数 |
1、像素管 | 像素点间距：1.953mm 封装： 1515 基色：红色+绿色+蓝色 发光点颜色组合：1R1G1B 像素密度：262144点/m2 |
2、单元板 | 单元板分辨率：宽128点×高128点 单元板尺寸: 250*250mm 单元板像素数：16384点/单元板 扫描方式：32S 输入电压：DC5V 最大电流：4A |

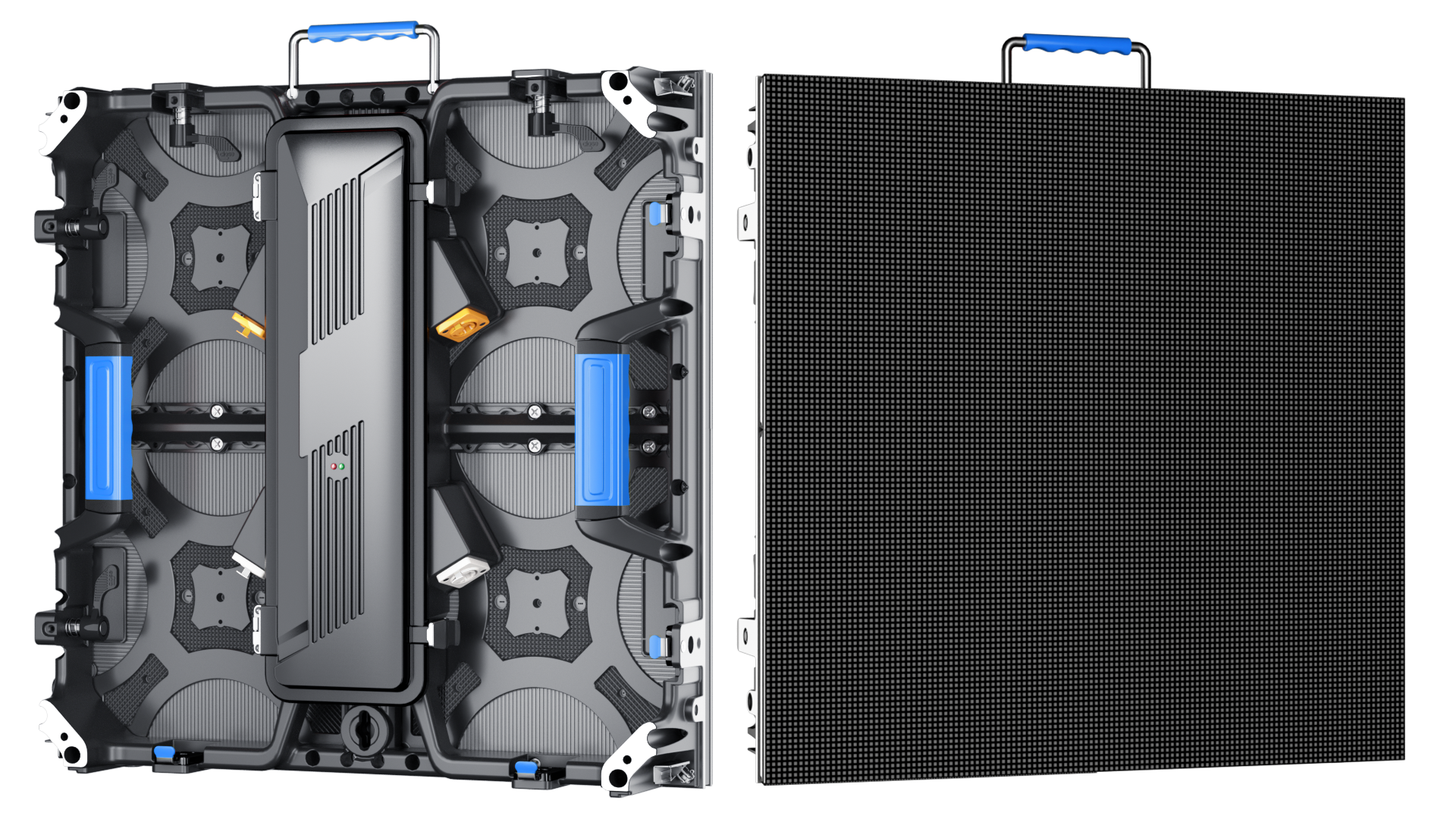

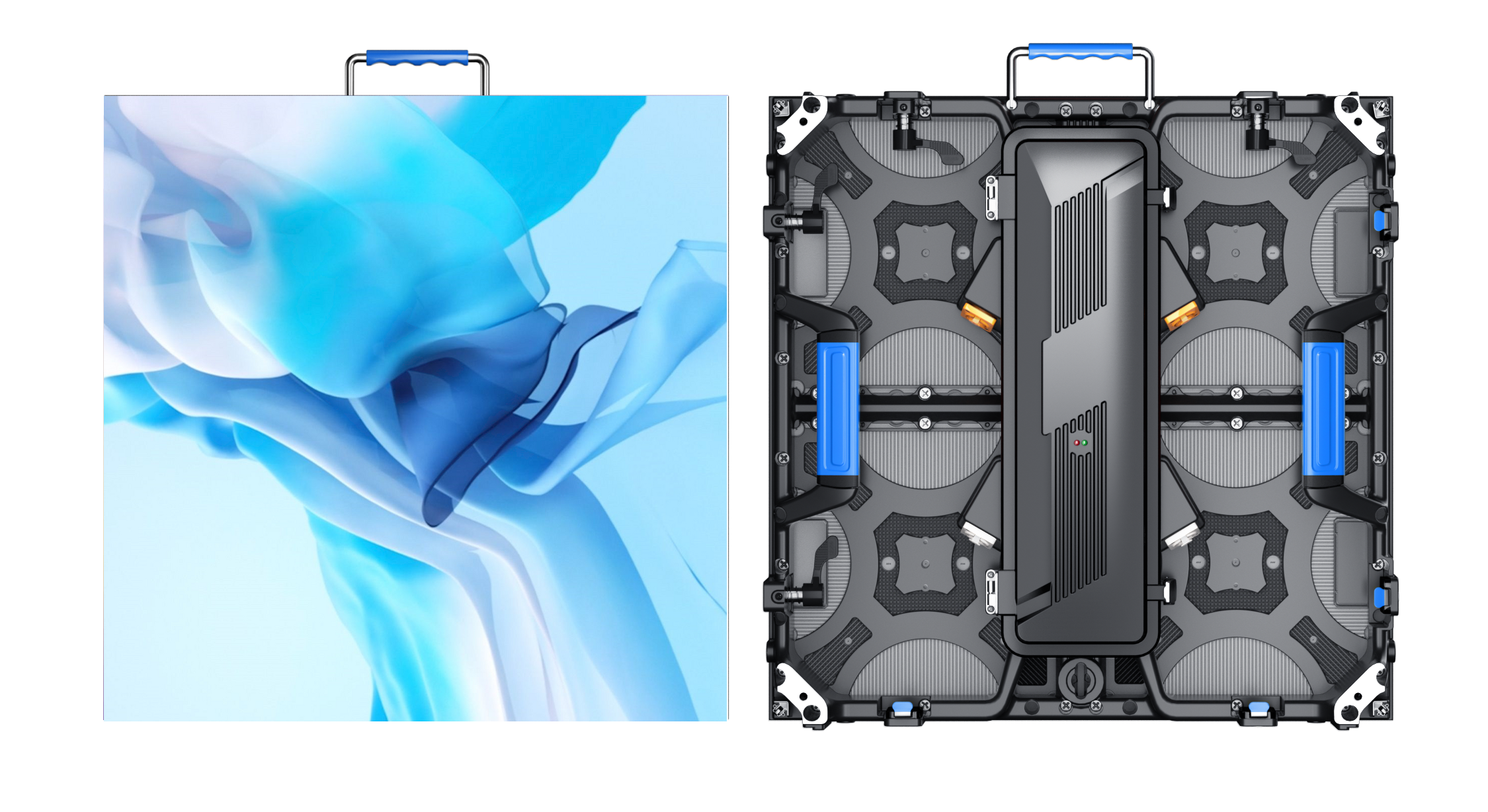

3、单元箱体 | 箱体尺寸：500*500mm 单元板数量：宽2列*高2行=4张 物理分辨率：256*256点 最大功率：150W 平均功率：120W 接收卡：诺瓦208-1 工作电压： 220V±15％ 视角: 120°±10° 存贮温度： -30℃ ～ +60℃ 工作温度：-20℃ ～ +45℃ 相对湿度：10%～95% 净重：9Kg |
4、控制系统 | 控制主机：联想开天主机或同档次计算机以上 操作系统：WIN 7/ 10 控制方式：同步控制或异步控制 显卡：DVI独立显卡 |
5、主要技术参数 | 1）驱动器件:FM6353 2）驱动方式：1/32扫 3）刷新频率：≥2880～3840Hz 4）帧频： ≥60Hz 5）灰度/颜色：14位灰度16.7M颜色 6）亮度：800cd/m2 7）亮度调节方式：软件256级可调 8）视频信号：RF、S-Video、RGB、RGBHV、YUV、YC、COMPOSITION等 9）控制系统采用：PCTV卡（可选）＋DVI显卡＋主控卡＋光纤传输（可选） 10）平均无故障时间：1000小时 11）寿命：10万小时 12）平整度：任意相邻像素间≤0.5mm；单元板拼接间隙＜1mm ； 13）均匀性：像素光强、单元板亮度均匀 14）杂点率：＜0.0001 15）开关电源负荷：5V/40A 16）计算机显示模式：1920×1080 17）有效通讯距离：网线100m（无中继）,多模光纤500m，单模光纤20km |
以上参数为参考值，请以实际参数为准！
